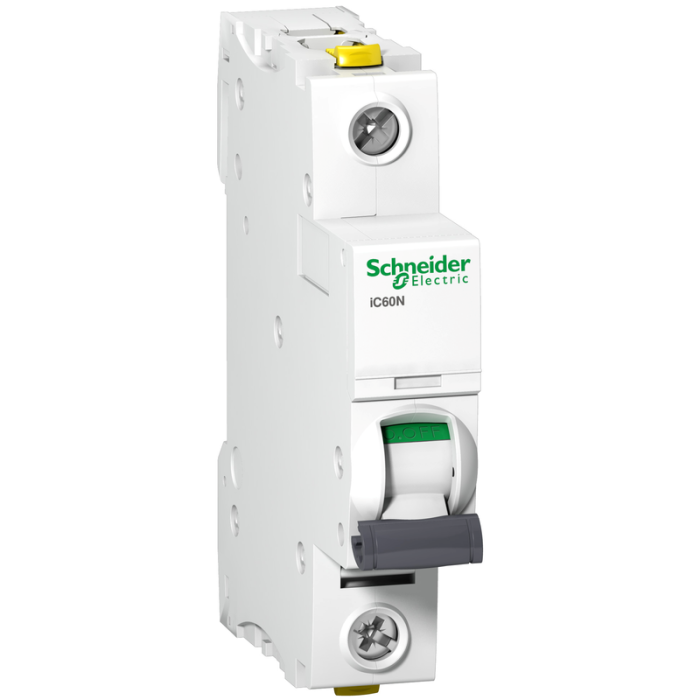

Dvärgbrytare Acti9 iC60N 1P C-kurva Schneider Electric

Dvärgbrytaren Acti9 iC60N från Schneider Electric är en pålitlig och högpresterande säkring som skyddar din elinfrastruktur mot överbelastning och kortslutning. Med en C-kurva, upp till 10 kA brytförmåga och termisk-magnetisk utlösningsteknik, erbjuder den robust skydd för både bostäder och kommersiella miljöer. Konstruerad för att hantera krävande temperaturområden och med en lång mekanisk livslängd garanterar den kontinuerlig och säker drift. Enkelhet i installation och underhåll, tillsammans med komponentens kompakta mått, gör den till en idealisk lösning för effektiv strömdistribution.

• 1-polig säkring med avancerad skyddsteknik
• C-kurva karaktäristik för effektivt skydd
• Upp till 10 kA brytförmåga för optimal säkerhet
• Termisk-magnetisk utlösningsteknik mot överbelastning och kortslutning
• Robust konstruktion för långvarig användning
• Enkel installation med DIN-skenor och tydlig tripindikering
• Passar för ett brett temperaturområde (-35-70 °C)
• Mekanisk livslängd på 20 000 cykler
• 500 V AC hög isoleringsspänning

Specifikation

• Tropicalisation: 2
• Enhetens Korta Namn: iC60N
• Antal Skyddade Poler: 1
• Kurvkod: C
• Omgivningstemeperatur Vid Drift: -35-70 °C
• Föroreningsgrad: 3
• Relativ Fuktighet: 95-95 % vid 55-55 °C
• Höjd: 91 mm
• [Ui] Isolationsspänning: 500 V AC 50/60 Hz överensstämmer med EN 60947-2, 500 V AC 50/60 Hz överensstämmer med IEC 60947-2
• Användnings Kategori: kategori A överensstämmer med EN 60898-1, kategori A överensstämmer med IEC 60898-1
• Ip-Kapslingsklass: IP20 överensstämmer med IEC 60529, IP20 överensstämmer med EN 60529
• Lämplighet För Isolation: ja överensstämmer med EN 60898-1, ja överensstämmer med EN 60947-2, ja överensstämmer med IEC 60898-1, ja överensstämmer med IEC 60947-2
• Omgivande Lufttemperatur För Lagring: -40-85 °C
• 9Mm Modul: 2
• Produktnamn: Acti 9 iC60
• Lokal Indikering: trip indikering
• Färg: Vit
• Typ Av Produkt Eller Komponent: dvärgbrytare
• [Ics] Servicebrytförmåga: 27 kA 75 % överensstämmer med EN 60947-2 - 12...60 V AC 50/60 Hz, 7.5 kA 75 % överensstämmer med EN 60947-2 - 220...240 V AC 50/60 Hz, 27 kA 75 % överensstämmer med IEC 60947-2 - 12...60 V AC 50/60 Hz, 7.5 kA 75 % överensstämmer med IEC 60947-2 - 220...240 V AC 50/60 Hz, 15 kA 75 % överensstämmer med IEC 60947-2 - 100...133 V AC 50/60 Hz, 15 kA 75 % överensstämmer med EN 60947-2 - 100...133 V AC 50/60 Hz, 6000 A 100 % överensstämmer med EN 60898-1 - 230 V AC 50/60 Hz, 6000 A 100 % överensstämmer med IEC 60898-1 - 230 V AC 50/60 Hz, 10 kA 100 % överensstämmer med EN 60947-2 - 72 V DC, 10 kA 100 % överensstämmer med IEC 60947-2 - 72 V DC, 15 kA 100 % överensstämmer med EN 60947-2 - 12...60 V DC, 15 kA 100 % överensstämmer med IEC 60947-2 - 12...60 V DC
• Begränsningsklass: 3 överensstämmer med EN 60898-1, 3 överensstämmer med IEC 60898-1
• Djup: 78.5 mm
• Jordfelsskydd: utan
• Mekanisk Livslängd: 20000 cycles
• Magnetisk Utlösningsnivå: 8 x In +/- 20 %
• Överspänningskategori: IV
• Enhetsapplikation: distribution
• Antal Poler: 1P
• Produktfamilj: Acti 9
• Utlösarteknik: termisk-magnetisk
• Nätverksfrekvens: 50/60 Hz
• Montagefästen: DIN-skena
• Positionsindikering: ja
• Produktens Vikt: 0.125 kg
• Typ Av Nät: DC, AC
• Bredd: 18 mm
• Manövertyp: vippa
