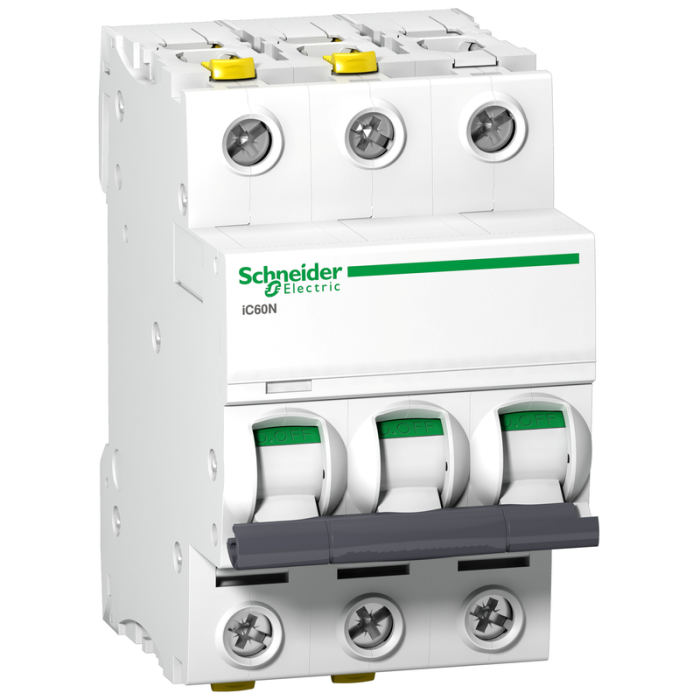

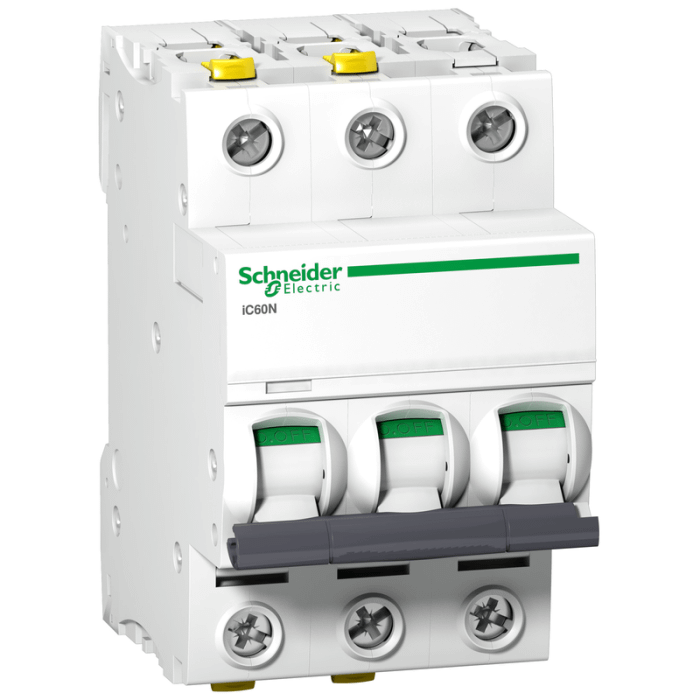

Dvärgbrytare Acti9 iC60N 3P C-kurva Schneider Electric

Acti9 iC60N dvärgbrytaren är en pålitlig säkerhetskomponent i elektriska lågspänningsinstallationer. Med sin 3-poliga konstruktion, 10A märkström och C-utlösningskurvan, erbjuder den robust skydd mot kortslutning och överbelastning. Brytarens högpresterande specifikationer uppfyller de strängaste kraven enligt industriella och bostadsstandarder. Den innovativa VisiTrip-indikatorn hjälper till med att omedelbart identifiera utlösta kretsar, vilket reducerar felsökningstid och underhållskostnader. Komponentens design inkluderar VisiSafe-indikering för handledning vid korrekt underhåll och momentant tillslag som bidrar till ökad livslängd. Dess praktiska storlek och vit RAL9003 färg gör den både funktionell och estetiskt tillfredsställande för moderna elektriska system. Denna Acti9 iC60N säkerställer högsta möjliga skyddsgrad och är optimal för varierade applikationer där säkerhet och pålitlighet är av yttersta vikt.

• 3P MCB med 10A märkström och C-utlösningskurva
• Uppfyller standarder EN/IEC 60947-2 och EN/IEC 60898-1
• Nominell kortslutningsförmåga 10kA vid 380-415VAC och 6000A vid 400VAC
• Skydd mot kortslutning och överbelastningsström
• VisiTrip-indikator för snabb felsökning
• Grön VisiSafe-indikering för säker fysisk öppning av kontakter
• Elmekanisk livslängd upp till 10 000/20 000 cykler
• Energibegränsningsklass 3 för minskad energigenomsläpp vid kortslutning
• Enkel montering på DIN-skena med bredd om 3 normmoduler
• Innehåller skyddsgrad IP20/IP40 och fungerar i -35°C till 70°C
• Låsningsbara med A9A26970, E2112541 för säkert underhåll

Specifikation

• Tropicalisation: 2
• Enhetens Korta Namn: iC60N
• Produktens Vikt: 0.375 kg
• Kurvkod: C
• Omgivningstemeperatur Vid Drift: -35-70 °C
• Antal Poler: 3P
• Föroreningsgrad: 3
• Jordfelsskydd: separat block
• Relativ Fuktighet: 95-95 % vid 55-55 °C
• Höjd: 91 mm
• [Ui] Isolationsspänning: 500 V AC 50/60 Hz överensstämmer med EN 60947-2, 500 V AC 50/60 Hz överensstämmer med IEC 60947-2
• Användnings Kategori: kategori A överensstämmer med EN 60898-1, kategori A överensstämmer med IEC 60898-1
• Ip-Kapslingsklass: IP20 överensstämmer med IEC 60529, IP20 överensstämmer med EN 60529
• Lämplighet För Isolation: ja överensstämmer med EN 60898-1, ja överensstämmer med EN 60947-2, ja överensstämmer med IEC 60898-1, ja överensstämmer med IEC 60947-2
• Omgivande Lufttemperatur För Lagring: -40-85 °C
• Produktnamn: Acti 9 iC60
• Lokal Indikering: trip indikering
• Färg: Vit
• Typ Av Produkt Eller Komponent: dvärgbrytare
• Begränsningsklass: 3 överensstämmer med EN 60898-1, 3 överensstämmer med IEC 60898-1
• Djup: 78.5 mm
• Mekanisk Livslängd: 20000 cycles
• [Ics] Servicebrytförmåga: 15 kA 75 % överensstämmer med EN 60947-2 - 220...240 V AC 50/60 Hz, 7.5 kA 75 % överensstämmer med EN 60947-2 - 380...415 V AC 50/60 Hz, 4.5 kA 75 % överensstämmer med EN 60947-2 - 440 V AC 50/60 Hz, 15 kA 75 % överensstämmer med IEC 60947-2 - 220...240 V AC 50/60 Hz, 7.5 kA 75 % överensstämmer med IEC 60947-2 - 380...415 V AC 50/60 Hz, 4.5 kA 75 % överensstämmer med IEC 60947-2 - 440 V AC 50/60 Hz, 27 kA 75 % överensstämmer med IEC 60947-2 - 12...133 V AC 50/60 Hz, 27 kA 75 % överensstämmer med EN 60947-2 - 12...133 V AC 50/60 Hz, 6000 A 100 % överensstämmer med EN 60898-1 - 400 V AC 50/60 Hz, 6000 A 100 % överensstämmer med IEC 60898-1 - 400 V AC 50/60 Hz, 10 kA 100 % överensstämmer med IEC 60947-2 - 125...180 V DC, 10 kA 100 % överensstämmer med EN 60947-2 - 125...180 V DC
• Magnetisk Utlösningsnivå: 8 x In +/- 20 %
• Antal Skyddade Poler: 3
• Överspänningskategori: IV
• Enhetsapplikation: distribution
• Bredd: 54 mm
• Produktfamilj: Acti 9
• 9Mm Modul: 6
• Utlösarteknik: termisk-magnetisk
• Nätverksfrekvens: 50/60 Hz
• Montagefästen: DIN-skena
• Positionsindikering: ja
• Manövertyp: vippa
