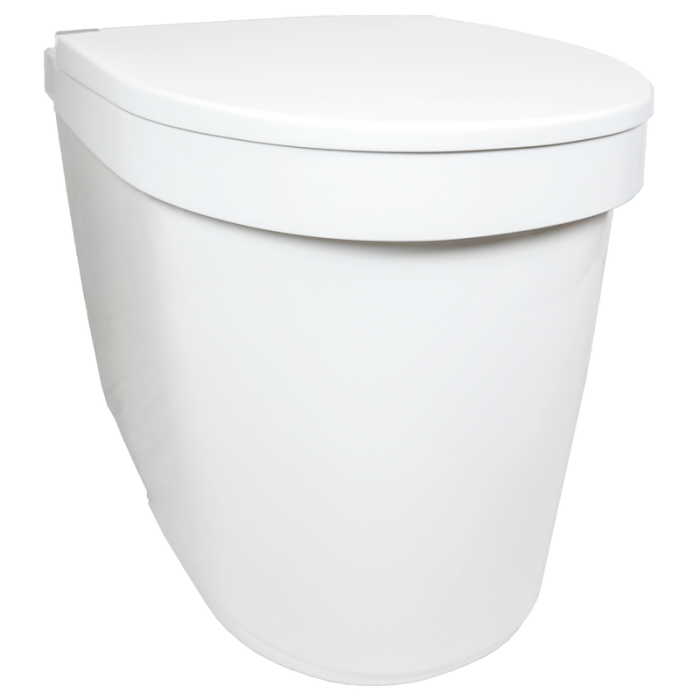

Fritidstoalett Urinseparerande Tiny® med urintank Separett

European Product Design Award 2021 - Sustainable Living/Environmental Preservation/Rural Sustainable Design. Separett Tiny är en urinseparerande toalett utvecklat speciellt för Tiny Homes och andra mindre installationer såsom husbilar, husvagnar, båtar, jaktstugor etc. Det enda som behövs är 12 V eller 110–240 V ström samt ett 50 mm rör ut från toaletten för ventilation

Fritidstoalett för mindre utrymmen! Tiny är Separetts senaste tillskott av urinseparerande toaletter. Med en mindre, smidigare design samt lärdomar från flera årtionden har Tiny lett till utvecklingen av en modern urinseparationstoalett som är särskilt framtagen för att passa mindre utrymmen med begränsad plats. Toaletten kan drivas med 110-230V eller med 12V solcell/batterikraft. Fläkten har mycket låg energiförbrukning och lämpar sig därför även för batteri- eller solcellsdrift. Batteri och batterikablar ingår inte

Slutet system Behållare för både urin och det fasta gör att det enda som kommer ut från toaletter är luft från det 50mm röret som dras ut från toalettutrymmet. Används toaletten i permanentboende av 2 personer behöver man tömma behållaren för det fasta avfallet en gång per vecka och urintanken 2-3 gånger per vecka. Urintanken är utrustad med en sensor och Separett-loggan på toaletten lyser rött när det är dags att tömma urinbehållaren.

Hygienisk och luktfri Separett Tiny har hög driftsäkerhet och är lätt att installera. Fläkten vädrar ut den lilla lukt som bildas trots urinseparation och bidrar dessutom till ett bättre inomhusklimat genom att ständigt hålla luften i utrymmet i rörelse. Fläkten är effektiv och tyst och mår bäst av att kontinuerlig drift.

Insynsskydd Insynsskyddet döljer det torra avfallet i latrinbehållaren och skjuts undan först när du sätter dig för att använda toaletten. Detta innebär att du aldrig ser toalettavfallet annat än när det är dags att tömma.

Användarinstruktioner

• 1. Använd alltid toaletten sittandes. Sitt lite längre bak än vanligt så att urin och fast avfall separeras.
• 2. När du sätter dig ner svänger insynsskyddet undan.
• 3. Toalettpappret kan slängas i samma fack som det fasta avfallet.

Så fungerar produkten
Urinseparerande toaletten Tiny separerar urin och fast avfall och är utrustad med en fläkt som drar ut fukt och luft, vilket gör det helt luktfritt i utrymmet där toaletten står. Denna modell av tiny har intern uppsamling av både fast avfall och urin där det fasta avfallet hamnar i en komposterbar biosäck gjord på majsstärkelse som sedan kan komposteras och urinen samlas upp i den invändiga urintanken. Används toaletten i permanentboende av 2 personer behöver behållaren för det fasta avfallet tömmas 1 gång/vecka och urintanken 2-3 ggr/ vecka. Urintanken är utrustad med en sensor där Separett-loggan på toaletten lyser rött när det är dags för tömning.

Placering av toalett
Separett Tiny har inga krav på rumstemperatur och fungerar i både kalla och varma utrymmen. Kraven är att det finns möjlighet att leda bort urinen och montera ett rör för ventilation. Toaletten är gjord för att stå på golv mot vägg och ska för extra stabilitet fästas antingen i golv, vägg eller både och.

Gör hål efter måttskiss
Medföljande måttskiss visar möjliga installationsalternativ för urinavlopp och ventilationsrör genom vägg bakom toaletten eller genom golv. Dessa alternativ ger en installation utan synliga rör.

Rördragning av ventilation
Toaletten är konstruerad för 50 mm rör (yttermått). För optimal funktion rekommenderas Separetts egna installationskit med rör och vinklar i korrekt dimension.

Separett Tiny kan installeras med upp till 5 meter ventilationsrör samt 2 st 90-gradersböjar. Utluftning kan ske genom vägg, golv eller tak, till exempel upp i kallvind och ut genom lämplig sida av huset. Finns rör för ventilation sedan en tidigare toalettinstallation kan toaletten anslutas till den kanalen förutsatt att den inte är mindre än 50mm och att den uppfyller kraven för rördragning. Vid behov av längre rördragning som överskrider rekommendationerna ovan så kan man installera en extra fläkt (artikelnummer 13008)

Med toaletten medföljer koppling för att ansluta det medföljande 40 cm långa 50mm röret till 1,5 tums-rör (schedual 40). För mer information om detta, läs avsnitt X.

Underhåll & rengöring
Separett Tiny bör rengöras med ett miljövänligt, icke-slipande rengöringsmedel. Toaletten är tillverkad av ett kraftfullt, högblankt polypropenmaterial som riskerar att repas med ett slipanderengöringsmedel eller skurplatta.

Fläkten ska gå kontinuerligt för att undvika lukt i toalettutrymmet. Skölj av filtret i fläktkanalen med vatten med jämna mellanrum för att bibehålla bra ventilation.

Detta medföljer

• Bruksanvisning
• Installationsmanual
• Universaladapter för 110-240 V bruk
• 1 x latrinbehållare med lock, 1 x urintank
• Ø 50 mm ventilationsrör 40 cm
• Adapter Ø 50 mm - 1 ½”
• Ventilationsgaller med insektsnät
• Vindhuv
• Hållare för avlopssrenstablett
• Installationsskiss
• Skruvar för vägg/golv
• Varuprov komposterbara säckar
• Avloppsrens varuprov
• Absorberingsduk varuprov
• Filter till ventilationsrör
• OBS! Batteri och batterikablar medföljer inte

Specifikation

• Kapacitet: Obegränsat - tömningsintervall beror på antal användare
• Max användarvikt: 150 kg
• Sitthöjd: 44-45 cm
• Energiförbrukning: 0,04 kWh/dygn
• Anslutning: Batterikablar 1,55 m alt. nätadapter 110-230 V / 12 V
• Total effekt: 12 V / 1,6 W / 133 mA
• Spänning: 12V
• Ventilationskanal / rör: Ventilationsrör Ø50 mm
• Ljudnivå vid användning:
• Material : Återvinningsbar högglansig polypropen
• Filtrera på funktion: Batteridriven/solcellsdriven
• Produktvikt: 8,5 kg
• Tömningsintervall med 4 användare (urin): Varannan dag
• Tömningsintervall med 4 användare (fast avfall): 2 gånger om veckan
• Passar till: Kolonilott/stuga utan el
• Volym – innerbehållare (urin): 7,5 l
• Längd: 49.7 cm
• Bredd: 39.8 cm
• Höjd: 47 cm
