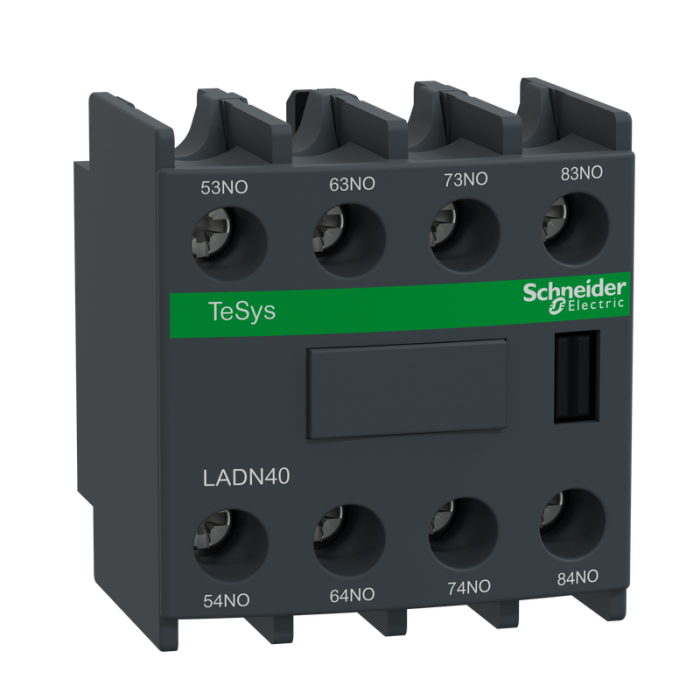

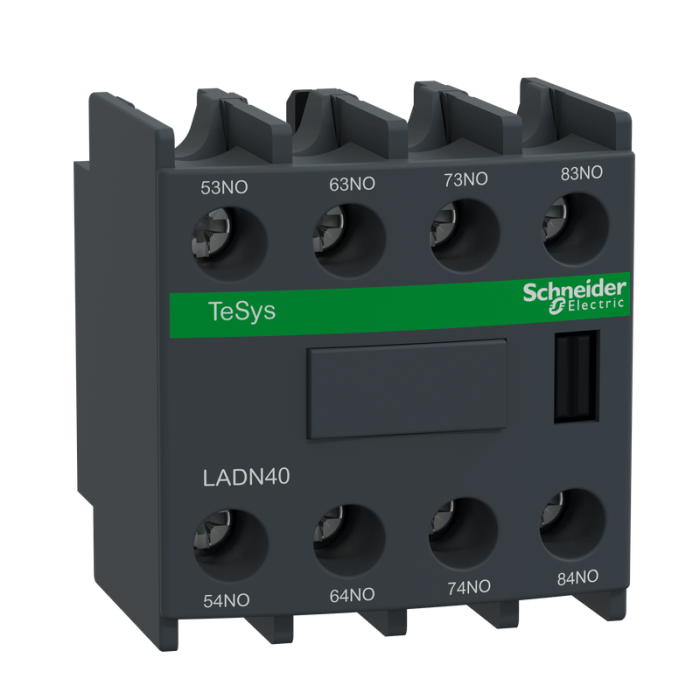

Hjälpkontaktblock TeSys Deca Frontmontage Schneider Electric

Detta frontmonterade hjälpkontaktblock är en effektiv lösning för att utöka funktionaliteten hos dina Tesys kontaktorer och hjälpreläer. Med valet mellan skruv- och bladfjäderanslutningar erbjuder det flexibilitet i installationen, samtidigt som den nominella driftströmmen på 10A säkrar pålitlig prestanda i olika applikationer. Enkel att installera och konstruerad för att möta de krav som ställs i industriella miljöer.

• Kompatibel med Tesys D, F-serien och CAD hjälpreläer
• Tillgängligt med både skruv- och bladfjäderanslutningar
• Nominell operationell ström Ith = 10A

Specifikation

• Hjälpkontakternas Funktion: momentan
• Produktcertifieringar: CB, UL, CSA, CCC, EAC, UKCA
• Produktens Vikt: 0.05 kg
• Ej Överlappande Tid: 1.5 ms vid urladdning inget överlapp mellan Brytande och Slutande kontakt, 1.5 ms vid uppladdning inget överlapp mellan Brytande och Slutande kontakt
• Typ Av Produkt Eller Komponent: hjälpkontaktblock
• Omgivande Lufttemperatur För Lagring: -60-80 °C
• Färg: mörkgrå
• Höjd Över Havet: 3000 m
• Placering (Vid Montage): främre
• Miljökarakteristik: normal miljö
• Irms Klassad Slutande Kapacitet: 140 A AC överensstämmer med IEC 60947-5-1, 250 A DC överensstämmer med IEC 60947-5-1
• Skyddsbehandling: TH överensstämmer med IEC 60068
• Standarder: EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1, GB/T 14048.5, EN 50012
• Omgivningstemeperatur Vid Drift: -5-60 °C
• Produktnamn: TeSys Deca
• Skyddstyp: gG säkring 10 A
• Minsta Brytström: 5 mA
• Avskärmad Terminal: utan
• Produktfamilj: TeSys, TeSys Deca
• Minsta Brytspänning: 17 V
• Ip-Kapslingsklass: IP2x överensstämmer med IEC 60529
• Kontakt Komposition: 4 Slutande
• Höjd: 48 mm
• Enhetens Korta Namn: LADN
• Isolationsresistans: > 10 MOhm
• Djup: 42 mm
• Ue Märkspänning: 690 V AC 25...400 Hz
• [Ith] Konventionell Termisk Ström Okapslad Montering: 10 A 60 °C
• Tillåten Korttidsklassning: 100 A 60 °C 1 s, 120 A 60 °C 500 ms, 140 A 60 °C 100 ms
• Mekanisk Livslängd: 30 Mcycles
• Bredd: 44 mm
• Produktområde: TeSys Deca
• Serie Kompatibilitet: TeSys D CAD, TeSys D LC1D, TeSys F LC1F, TeSys F CR1F, TeSys Deca CAD, TeSys Deca LC1D
