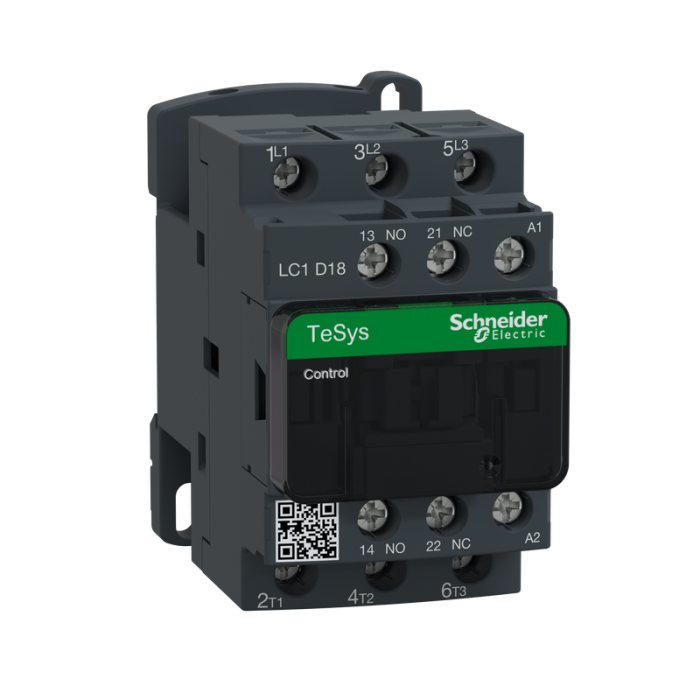

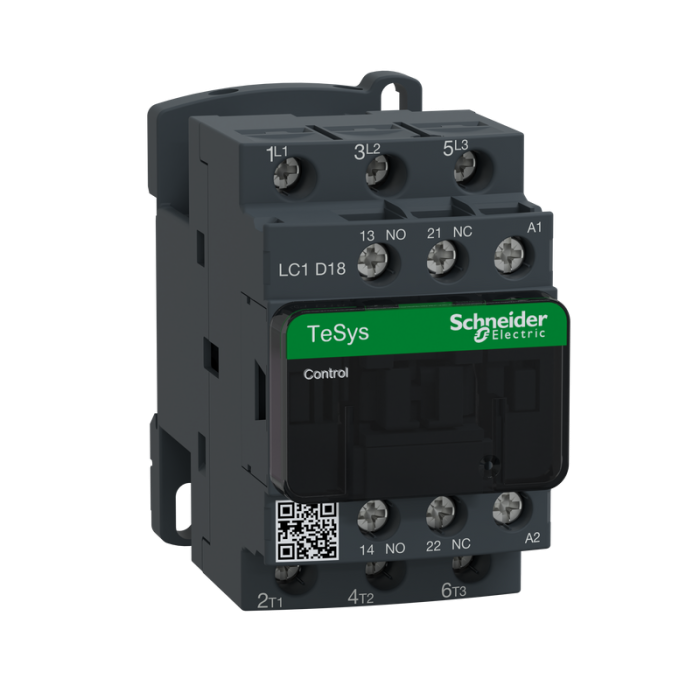

Kontaktor TeSys Deca 3-polig AC3 230VAC spole Schneider Electric

TeSys D är en topprankad serie av kontaktorer designade för hantering av strömmar mellan 9 och 150A (motsvarande 0,06 kW till 75 kW). Denna serie är utformad för att stå emot de mest komplexa applikationerna och lever upp till internationella standarder. Varje kontaktor är utrustad med 1 slutande och 1 brytande hjälpkontakt som standard, vilket ger ökad flexibilitet och säkerhet för industriella tillämpningar.

• Modernt utseende för hög integration i olika maskiner
• Optimerad för elektriska hushållsapparater och ventilationssystem
• Enkel installation med multistandardskruvar och användarvänligt gränssnitt
• IEC60335-1 godkänd för förbättrad brandsäkerhet och tillförlitlighet
• Tillgång till teknisk dokumentation för en förenklad kundupplevelse
• Underhållsguide och support genom EcoStruxureTM Facility Expert

Specifikation

• Begränsning På Manöverspänning: 0.3...0.6 Uc -40-70 °C drop-out AC 50/60 Hz, 0.8...1.1 Uc -40-60 °C operativa AC 50 Hz, 0.85...1.1 Uc -40-60 °C operativa AC 60 Hz, 1...1.1 Uc 60-70 °C operativa AC 50/60 Hz
• Enhetens Korta Namn: LC1D
• Skyddande Hölje: med
• Arbetstid: 12...22 ms stänger, 4...19 ms öppnar
• Montagefästen: skena, plåt
• [Uc] Manöverspänning: 230 V AC 50/60 Hz
• Antal Poler: 3P
• Överspänningskategori: III
• Typ Av Kontrollkrets: AC vid 50/60 Hz standard
• Kontakt Komposition: 3 slutande
• Hjälpkontakts Komposition: 1 Slutande + 1 Brytande
• Föroreningsgrad: 3
• Minsta Brytspänning: 17 V för signalering krets
• Typ Av Produkt Eller Komponent: kontaktor
• Mekanisk Livslängd: 15 Mcycles
• Värmeavgivning: 2-3 W vid 50/60 Hz
• Kontakt Kompatibilitet: M2
• Höjd Över Havet: 0...3000 m
• Tillåten Omgivningstemperatur Runt Enheten: -40-60 °C, 60-70 °C med nedklassning
• Bredd: 45 mm
• [Uimp] Nominellt Motstånd Mot Pulsspänning: 6 kV överensstämmer med IEC 60947
• Ip-Kapslingsklass: IP20 infälld överensstämmer med IEC 60529
• Ej Överlappande Tid: 1.5 ms vid urladdning mellan Brytande och Slutande kontakt, 1.5 ms vid uppladdning mellan Brytande och Slutande kontakt
• Brandklass: V1 överensstämmer med UL 94
• Maximalt Arbetsområde: 3600 cyc/h 60 °C
• Isolationsresistans: > 10 MOhm för signalering krets
• Spolteknologi: utan inbyggt störningsskydd
• Signalkretsfrekvens: 25...400 Hz
• Minsta Brytström: 5 mA för signalering krets
• Säkerhets Tillförlitligthets Nivå: B10d = 1369863 cycles kontaktor med nominell last överensstämmer med EN/ISO 13849-1, B10d = 20000000 cycles kontaktor med mekanisk last överensstämmer med EN/ISO 13849-1
• Klimattålighet: överensstämmer med IACS E10 exposure to damp heat, överensstämmer med IEC 60947-1 Annex Q category D exposure to damp heat
• Brandtålighet: 850 °C överensstämmer med IEC 60695-2-1
• Produktområde: TeSys Deca
• Kompatibilitetskod: LC1D
