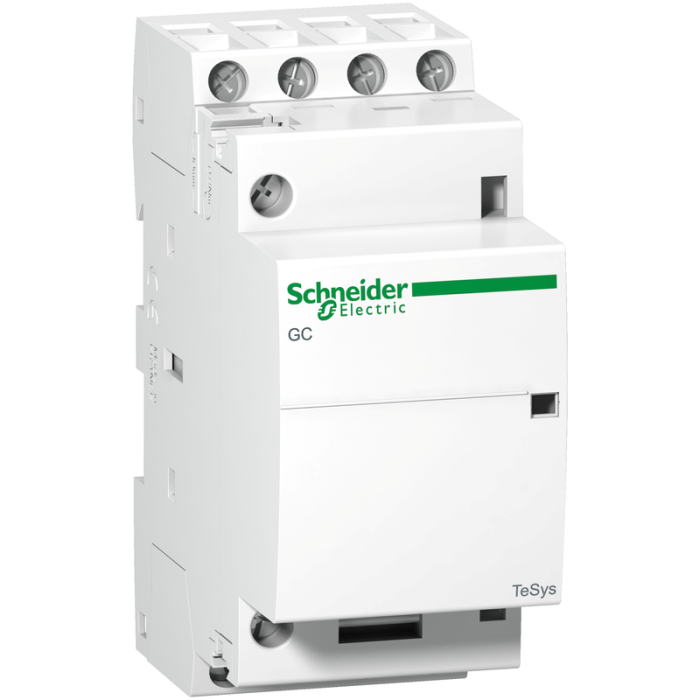

Normkontaktor TeSys GC Schneider Electric

schneider
ART.NR: 687251194
TeSys GC Normkontaktorer är utformade för att möta behoven hos industriell automatisering. Dessa kontaktorer är idealiska för att kontrollera kraften till värmeanläggningar, fläktar, belysning och motorer.
Läs mer
st
delivery-truck
Endast online
Ange postnummer för leverans och lagerinformation.
close
Sök efter postnummer

Normkontaktor TeSys GC Schneider Electric

TeSys GC Normkontaktorer är utformade för att möta behoven hos industriell automatisering. Dessa kontaktorer är idealiska för att kontrollera kraften till värmeanläggningar, fläktar, belysning och motorer. Deras design tillåter enkel och säker snäppfastsättning på standard 35 mm DIN-skena, vilket underlättar installation och underhåll. Med tillgängliga storlekar från 16 A till 100 A, kan TeSys GC-serien tillgodose ett brett spektrum av strömförbrukningskrav.

  • Avsedda för värmeanläggningar, fläktar, belysning och motorer
  • Enkel snäppfastsättning på 35 mm DIN-skena
  • Olika storlekar tillgängliga från 16 A till 100 A


Specifikation
  • Skyddsbehandling: TC
  • Koordinationstyp: AC-7B, AC-7A
  • [Ith] Konventionell Termisk Ström Okapslad Montering: 25 A 50 °C för effektkrets
  • Produktfamilj: TeSys
  • Driftsläge: 30°/vertical
  • Maximalt Arbetsområde: 300 cyc/h 50 °C
  • [Uc] Manöverspänning: 220...240 V AC 50 Hz
  • Standarder: IEC 61095, IEC 60947-5
  • Djup: 62.5 mm
  • Antal Poler: 4P
  • Typ Av Kontrollkrets: AC vid 50 Hz
  • Enhetens Korta Namn: GC25
  • Kvantitet Per Set: sats om 6
  • [Ui] Isolationsspänning: 500 V överensstämmer med IEC 61095, 500 V överensstämmer med VDE 0110
  • Manövertyp: fjärrstyrning
  • Förlusteffekt Per Pol: 1.6 W
  • Typ Av Produkt Eller Komponent: normkontaktor
  • Kontakt Komposition: 4 Slutande
  • Värmeavgivning: 1.6-1.6 W vid 50/60 Hz
  • Färg: Vit
  • Ue Märkspänning:
  • Produktnamn: TeSys GC
  • Totalt Antal 18 Mm Moduler: 2
  • Höjd: 85 mm
  • Montagesätt: clip-on
  • Kompatibilitetskod: modulär standard kontaktor
  • [Ie] Märkdriftström: 25 A AC-7A, 8.5 A AC-7B
  • Omgivningstemeperatur Vid Drift: -5-50 °C
  • Arbetshöjd Över Havet:
  • Omgivande Lufttemperatur För Lagring: -40-70 °C
  • Mekanisk Tålighet: dämpare kontaktor öppen: 10 Gn för 11 ms, dämpare kontaktor sluten: 15 Gn för 11 ms, vibrationer kontaktor öppen: 2 Gn, 5...300 Hz, vibrationer kontaktor sluten: 3 Gn, 5...300 Hz
  • Märkbrytförmåga: 68 A vid 400 V för effektkrets överensstämmer med IEC 61095
  • Driftskategori: belysning, motorstyrning, värme
  • Mekanisk Livslängd: 1000000 cycles
  • Montagefästen: DIN-skena
  • Irms Klassad Slutande Kapacitet: 68 A vid 400 V AC för effektkrets överensstämmer med IEC 61095
  • Bredd: 36 mm
  • Arbetstid: 10...25 ms öppnar, 10...30 ms stänger
  • Produktens Vikt: 0.23 kg
  • [Icw] Märkkorttidsström: 200 A 40 °C - 10 s för effektkrets, 62 A 40 °C - 30 s för effektkrets
  • Rekommenderad Säkringsstorlek: 25 A gL vid


Läs mer
Varumärke Schneider
