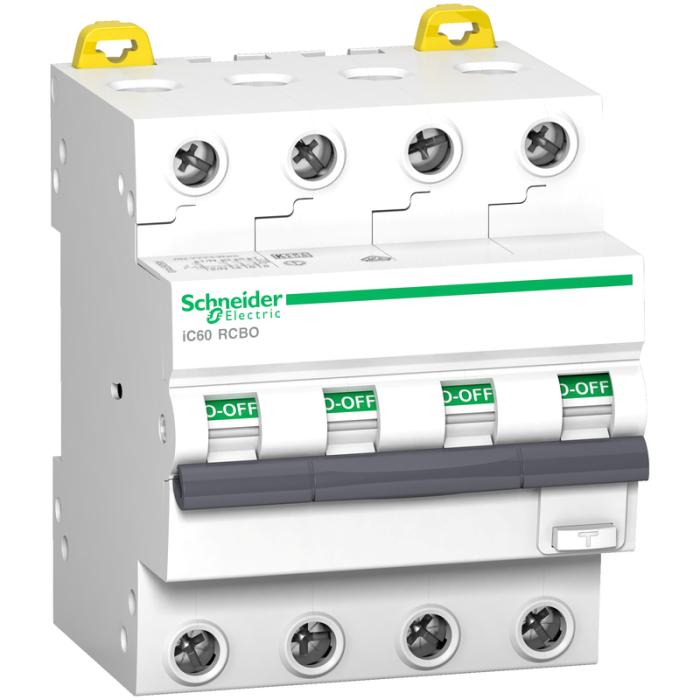

Personskyddsbrytare Acti9 iC60 4P Schneider Electric

iC60 RCBO 4Pol C kurva är en avancerad personskyddsbrytare med märkström på 16A och felström på 30mA, vilket ger ett robust skydd mot både jordfel och överström/kortslutning. Den har en brytförmåga på 10kA och A-klass utförande, vilket gör den lämpad för användning i alla typer av elnät. Brytaren indikerar tydligt utlösning orsakad av jordfel eller överström genom att vippan faller ner till frånläge. På fronten finns även en testknapp som möjliggör regelbunden kontroll så att personskyddet upprätthålls.

• Personskyddsbrytare med 4 skyddade poler för universal användning
• Märkström 16A med en felström på 30mA för optimalt personskydd
• Brytförmåga på 10kA för hög belastningstålighet
• A-klass utförande garanterar pålitligt skydd i olika nättyper
• Tydlig indikering av jordfel och överström via vippans frånläge
• Testknapp på fronten för regelbunden funktionskontroll

Specifikation

• Kombinerad Skenfördelning Kompabilitet: topp eller botten: ja, botten: Biconnect
• Tropicalisation: 2
• Lämplighet För Isolation: nej överensstämmer med IEC 60947-1
• Jordfelsbrytare Klass: typ A
• [Ui] Isolationsspänning: 500 V AC 50 Hz
• Antal Skyddade Poler: 4
• Märkström Bryt- Och Slutkapacitet: Idm 6000 A vid 380...415 V AC 50 Hz överensstämmer med EN/IEC 61009-2-1
• Ue Märkspänning: 380...415 V AC 50 Hz
• Kurvkod: C
• Begränsningsklass: 1 överensstämmer med EN/IEC 61009-2-1
• Standarder: EN/IEC 60947-2, EN/IEC 61009-2-1
• Omgivningstemperatur Vid Drift: -25-40 °C
• [In] Märkström: 16 A
• Antal Poler: 4P
• Relativ Fuktighet: 95-95 % vid 55-55 °C
• Jordfelsskydd: integrerade
• Känslighet Läckström: 30 mA
• Nätverksfrekvens: 50 Hz
• Jordfelsbrytare Strömutlösningsteknik: spänningsoberoende
• Positionsindikering: Nej
• Färg: Vit
• Bredd: 72 mm
• Produktens Vikt: 423 g
• Stötström: 250 A
• Ip-Kapslingsklass: IP40 (fördelningskapsling) conforming to IEC 60529, IP20 conforming to IEC 60529
• Elektromagnetisk Kompabilitet: Impulstålighet 8/20 µs, 250 A överensstämmer med EN/IEC 61009-2-1
• Montagesätt: clip-on
• 9Mm Modul: 8
• Mekanisk Livslängd: 20000 cycles
• [Ics] Servicebrytförmåga: 6000 A 100 % x Icn vid 380...415 V AC 50 Hz överensstämmer med EN/IEC 61009-2-1, 6 kA 100 % x Icu vid 380...415 V AC 50 Hz överensstämmer med EN/IEC 60947-2
• Överspänningskategori: III överensstämmer med IEC 60364
• Typ Av Produkt Eller Komponent: personskyddsbrytare
• Enhets Placering I System: utgående
• Enhetens Korta Namn: iC60 RCBO
• Omgivande Lufttemperatur För Lagring: -40-70 °C
• Djup: 78 mm
• Enhetsapplikation: distribution
• Produktfamilj: Acti 9
• Kvalitetsmärkning: VDE, NF, IMQ, KEMA-KEUR
• Utlösarteknik: termisk-magnetisk
• Montagefästen: DIN-skena
• Produktnamn: Acti 9 iC60 RCBO
• Anslutningsavstånd: 9 mm mellan poler
• Typ Av Nät: AC
• Magnetisk Utlösningsnivå: 5...10 x In
• Jordfelsskydd Med Tidsfördröjning: momentan
• Manövertyp: vippa
• Höjd: 86 mm
• Lokal Indikering: Till, från, felutlösning
