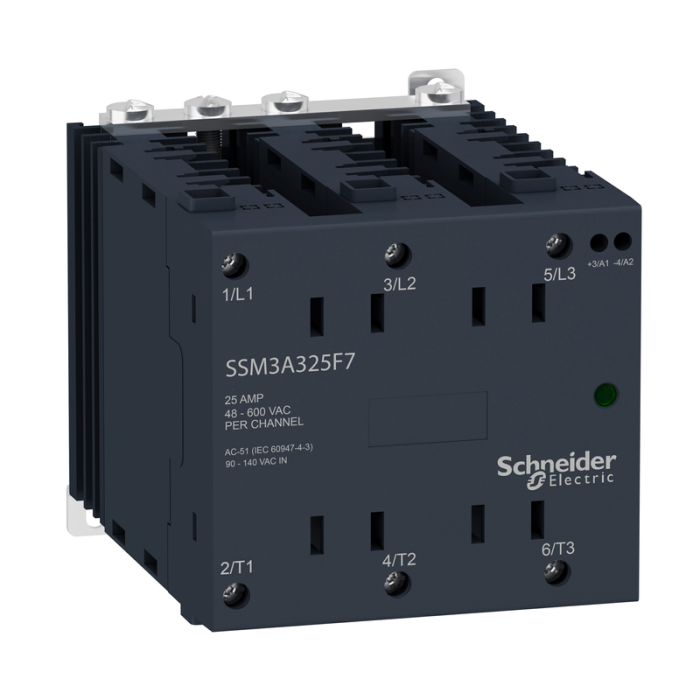

Relä Harmony Solid State 25A DIN-montage Schneider Electric

Detta solidstate relä är utformad för pålitlig och effektiv omkoppling av strömkretsar inom ett brett spektrum av tillämpningar. Med förmågan att hantera upp till 25A och operera mellan 4-32VDC till 48-600VAC, är denna enhet idealisk för att kontrollera tre-fassystem. Den smarta funktionen för omkoppling vid nollgenomgång minimerar störningarna i strömförsörjningen, vilket ger skydd för känslig utrustning och förbättrad systemstabilitet.

  • 25A max ström kapacitet
  • Spänningsområde: 4-32VDC till 48-600VAC
  • Omkoppling vid nollgenomgång för minskade strömspikar
  • Lämpad för 3-fasapplikationer


Specifikation
  • Ip-Kapslingsklass: IP20
  • Produktområde: Harmony Solid State Relays
  • Märkning: EAC, CSA, UL, CE
  • Enhetens Korta Namn: SSM3
  • Överspänningskategori: III
  • Responstid: 0,5 cykel (sätta på), 0,5 cykel (Stäng av)
  • Omgivningstemeperatur Vid Drift: -20-80 °C
  • Standarder: CSA C22.2, IEC 60950-1, UL 508
  • Transistorutgång: nollspänningsomkoppling
  • Föroreningsgrad: 2
  • Output Switching Mode: nollspänningsomkoppling
  • Lastström: 0.1-25 A
  • Produktens Vikt: 0.74 kg
  • Åtdragningsmoment: 0.6...0.7 N.m för ingångs/utgångsmodul, 1.36...1.7 N.m för utgång
  • Isolationsresistans: 1000 MOhm
  • Brytande Spänning: 4 V DC sätta på, 1 V DC Stäng av
  • Maximal Läckström: 0.25 mA off-state
  • Motoreffekt Hp: 1 hp 40 °C 240 V AC, 2 hp 40 °C 380 V AC, 3 hp 40 °C 480 V AC
  • Dielektrisk Styrka: 4 kV AC för ingång/utgång, 4 kV AC för ingång eller utgång till hölje
  • Produktcertifieringar: CSA, UL, EAC
  • Antal Kanaler: 3
  • Utgångsspänning: 48...600 V AC
  • Montagefästen: symmetrisk DIN-skena
  • Cos Phi: 0.5-0.5 (med maximal last)
  • Omgivande Lufttemperatur För Lagring: -40-100 °C
  • Ingångs Strömgränser: 22-28 mA
  • Absolut Maximal Spänning: 1100 V
  • Typ Av Produkt Eller Komponent: Solid State reläer upp till 30 A
  • Nätverkets Antal Faser: 3 fas
  • Kapacitiv Obalans: 8 pF för ingång/utgång
  • Stötström: 286 A för 20 ms vid 50 Hz, 300 A för 16.6 ms vid 60 Hz
  • Produktbeskrivning: komplett produkt
  • [Uc] Manöverspänning: 4...32 V DC
  • Dv/Dt: 500 V/µs off-state vid max spänning
  • Anslutningar - Plintar: skruvkontakter, skruvanslutningar: 0.2...1.3 mm², (AWG 24...AWG 16) för ingångs/utgångsmodul, skruvanslutningar: 1.3...5.3 mm², (AWG 16...AWG 10) för utgång
  • Maximalt Spänningsfall:
  • Maximal I²T För Säkring: 410 A².s för 10 ms vid 50 Hz, 374 A².s för 8.3 ms vid 60 Hz
  • [Uc] Spänning På Styrkretsen: 4...32 V
  • [In] Märkström: 25 A


Varumärke Schneider
