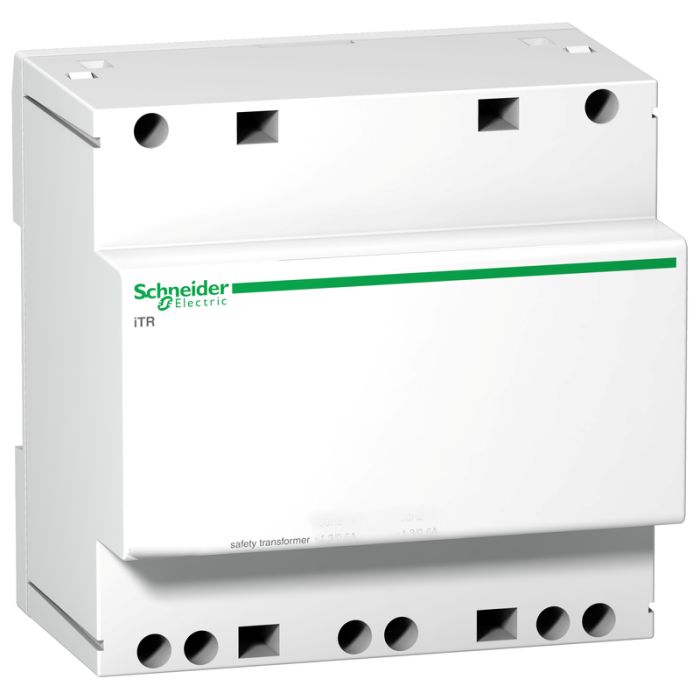

Skyddstransformator Acti9 iTR 63VA Schneider Electric

Denna Acti9 iTR 63VA säkerhetstransformator gör det möjligt att få en mycket låg spänning 12VAC eller 24VAC från ett nätverk 230VAC. Transformatorn är säker, primära och sekundära kretsar är isolerade från varandra. Märkeffekten är 63VA, frekvensen är 50/60Hz och primärspänningen är 230VAC +/-10%. Den sekundära spänningen är omkopplingsbar mellan 12VAC och 24VAC och den har inbyggt kortslutningsskydd. För 12VAC märkt sekundärspänning är den obelastade spänningen 14VAC och för 24VAC märkt sekundärspänning är den obelastade spänningen 28VAC. Det är en klass II-enhet med terminalskärm (tillval). Säkerhetstransformatorn ska endast monteras i vertikalt läge. Vikten är 1309g. Skyddsgraden enligt IEC 60529-standarden är IP20 med plintskärm. Måtten är (B) 90mm x (H) 89mm x (D) 60mm. Bredden i moduler på 18mm är 5. Drifttemperaturen är -20°C till +55°C. Förvaringstemperaturen är -25°C till +80°C. Denna produkt uppfyller standarden IEC/EN 61558-2-6.

• Konverterar 230VAC nätspänning till 12VAC eller 24VAC
• Isolering mellan primära och sekundära kretsar för ökad säkerhet
• Märkeffekt på 63VA med en frekvens på 50/60Hz
• Omkopplingsbar sekundärspänning mellan 12VAC och 24VAC
• Inbyggt kortslutningsskydd och valbar terminalskärm
• Bör monteras i vertikal position
• Vikt: 1309g, Skyddsgrad IP20 med plintskärm
• Mått: 90mm (B) x 89mm (H) x 60mm (D), Bredd i moduler: 5
• Drifttemperatur från -20°C till +55°C, Förvaringstemperatur från -25°C till +80°C
• Uppfyller IEC/EN 61558-2-6 standarden

Specifikation

• Höjd: 89 mm
• Överspänningskategori: klass II med beröringsskydd som alternativ
• Montagesätt: fast
• Utgångsspänning: 12/24 V: +/-5 % på last, 14/28 V: obelastad
• Märkeffekt I Va: 63 VA
• Produktcertifieringar: NF
• Utgång Kortslutningsskydd: inbyggd
• Omgivningstemeperatur Vid Drift: -20-55 °C
• Standarder: IEC 61558-2-6, EN 60742, EN 61558-2-6
• Kompatibilitetskod: iTR
• Färg: Vit
• Produktfamilj: Acti9
• Djup: 60 mm
• Enhetens Korta Namn: iTR
• 9Mm Modul: 10
• Ue Märkspänning: 230 V AC 50/60 Hz
• Omgivande Lufttemperatur För Lagring: -25-80 °C
• Listad Användareffekt I Va: 63 VA 35 °C, 59.85 VA 40 °C, 50.4 VA 50 °C, 37.8 VA 55 °C, 28.35 VA 60 °C
• Bredd: 90 mm
• Produktnamn: Acti 9 iTR
• Typ Av Produkt Eller Komponent: transformator
• Montagefästen: 35 mm symmetrisk DIN-skena
• Transformatortyp: skyddstranformator
• Hjälpkontaktsplint: tunnelanslutningar 4-4 mm²
• Produktområde: Acti 9
• Marknadssegment: kommersiella byggnader, bostäder
