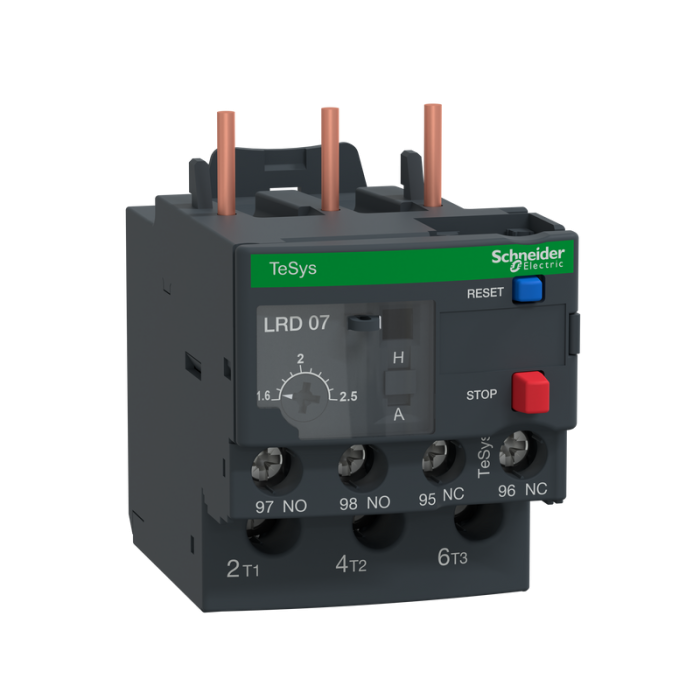

Termiskt Överströmsrelä TeSys Deca LRD Schneider Electric

TeSys LR överströmsreläer är konstruerade för att tillhandahålla pålitligt skydd för elektriska kretsar och motorer, utrustade med fasbortfallsskydd och en indikeringsfunktion för reläutlösning. Deras kompenserade design tillåter både manuell och automatisk återställning och de är anpassade för användning med både AC och DC strömkällor. I enlighet med IEC 947-4-1-standard erbjuder dessa reläer en precisionsutlösningstid som garanterar optimal säkerhet och effektivitet i industriella applikationer. Reläerna är tillgängliga för både direkt montering på kontaktor eller för oberoende installation, vilket ger maximal flexibilitet i design och underhåll av elsystem.

• Skyddar effektivt kretsar och motorer från överlast med avancerad termisk detektering
• Modern estetik som lyfter fram maskinernas utseende
• Lättinstallation tack vare multistandard kompatibla skruvar
• Digital tillgång till tekniska dokument underlättar produktupplevelsen
• Underhållsguide tillhandahållen genom EcoStruxure™ Facility Expert
• Produkten innehar flertalet internationella certifieringar
• Kommer förmonterad på en basplatta med skenanslutning för enkel installation
• Överbelastningsreläer i klass 10/20 med ett stort justerbart strömintervall för flexibel användning

Specifikation

• Produktcertifieringar: IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS (Lloyds register of shipping), ATEX INERIS, UKCA
• Typ Av Produkt Eller Komponent: termiskt överlastrelä
• Reläfunktion: motorskydd
• Dielektrisk Styrka: 1.89 kV vid 50 Hz överensstämmer med IEC 60947-1
• Temperaturkompensation: -20-60 °C
• [Ith] Konventionell Termisk Ström Okapslad Montering: 5 A för signalering krets
• Hjälpkontakts Komposition: 1 Slutande + 1 Brytande
• Kompatibilitetskod: LRD
• Enhetens Korta Namn: LRD
• Produktfamilj: TeSys, TeSys Deca
• Tillåten Ström: 3 A vid 120 V AC-15 för signalering krets, 0.22 A vid 125 V DC-13 för signalering krets
• Bredd: 45 mm
• Höjd: 66 mm
• Montagefästen: plåt, med specifika tillbehör, skena, med specifika tillbehör, under kontaktor
• Produktnamn: TeSys LRD, TeSys Deca
• Brandklass: V1 överensstämmer med UL 94
• Ue Märkspänning: 690 V AC 0...400 Hz för effektkrets överensstämmer med IEC 60947-4-1
• Ip-Kapslingsklass: IP20 överensstämmer med IEC 60529
• [Uimp] Nominellt Motstånd Mot Pulsspänning: 6 kV
• Klimattålighet: överensstämmer med IACS E10
• Omgivande Lufttemperatur För Lagring: -60-70 °C
• Rekommenderad Säkringsstorlek: 4 A gG för signalering krets, 4 A BS för signalering krets
• Produktens Vikt: 0.124 kg
• Standarder: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495
• Termisk Överbelastningsklass: klass 10A överensstämmer med IEC 60947-4-1
• Nätverksfrekvens: 0...400 Hz
• Mekanisk Tålighet: vibrationer: 6 Gn överensstämmer med IEC 60068-2-6, dämpare: 15 Gn för 11 ms överensstämmer med IEC 60068-2-7
• Omgivningstemperatur Vid Drift: -20-60 °C utan nedklassning överensstämmer med IEC 60947-4-1
• Djup: 70 mm
• Känslighet Fasfel: utlösningsström 130% av Ir på två fas, den sista vid 0
